Casi nadie abre su cuadro eléctrico por curiosidad. Se abre cuando algo ha pasado: se ha ido la luz, hay que encontrar el interruptor culpable y normalmente se hace a oscuras, con la linterna del móvil y sin tener claro qué es cada cosa.
Este artículo es para el día antes de eso. En diez minutos de lectura vas a saber qué hace cada interruptor de tu cuadro, cuál tienes que mirar según lo que haya dejado de funcionar, qué le falta a un cuadro antiguo y cómo etiquetar el tuyo para no volver a adivinar nunca más.
Lo que vas a encontrar dentro
1. El interruptor general (y el ICP, si lo tienes)
El interruptor general es el más grande y suele estar a la izquierda: corta toda la vivienda de golpe. Es el que bajas si hueles a quemado, si hay agua o si no sabes qué está pasando. Localízalo hoy, no el día que lo necesites.
Junto a él, en viviendas más antiguas, hay un ICP (interruptor de control de potencia) dentro de una caja precintada: es el que saltaba al pasarse de la potencia contratada, y pertenece a la compañía. Con los contadores digitales actuales esa función va integrada en el contador, así que en muchas casas ya no hay ICP físico en el cuadro. Si no lo encuentras, probablemente sea por eso.
2. El diferencial
Es el que protege a las personas. Vigila que toda la corriente que entra por un lado salga por el otro, y si detecta que una parte se está escapando (por ejemplo, a través de alguien que ha tocado donde no debía, o por humedad en la instalación) corta en milésimas de segundo. Se reconoce porque además de la palanca tiene un botón de test.
Lo importante: el diferencial no protege tus aparatos, protege tu vida. Y no sustituye a la toma de tierra, funciona con ella.
3. Los magnetotérmicos
Son los pequeños, en fila, y hay uno por circuito: luces, enchufes, cocina, lavadora, aire acondicionado. Estos protegen la instalación, no a ti: saltan cuando un circuito lleva más corriente de la que su cable admite (sobrecarga) o cuando hay un cortocircuito. Que salte uno y el resto de la casa siga funcionando es exactamente lo que debe pasar.
4. El protector contra sobretensiones
No todos los cuadros lo tienen, y es el elemento que más ha cambiado en los últimos años. Su trabajo es desviar las subidas de tensión (una tormenta, una maniobra en la red) antes de que lleguen a la televisión, al ordenador o al aire acondicionado. Si en tu cuadro hay un módulo con una ventanita verde, probablemente sea ese. Lo explicamos a fondo en protección contra sobretensiones.
Cuál mirar cuando se va la luz
La lógica es sencilla si te fijas en cuánto ha dejado de funcionar:
- Se ha ido toda la casa y los vecinos también: no es tu cuadro, es un corte de la red. No toques nada. Tenemos una guía de qué hacer en un apagón.
- Toda la casa, pero los vecinos tienen luz: mira el general y el diferencial. Si el diferencial está bajado, algo está fugando en la instalación.
- Varias zonas a la vez, con luces y enchufes mezclados: es el diferencial de ese grupo de circuitos. Suele ser un aparato averiado o humedad.
- Solo una zona o un electrodoméstico: es su magnetotérmico. Casi siempre sobrecarga: demasiado consumo por el mismo circuito.
- Salta justo al encender un aparato concreto: el aparato es el sospechoso, no el cuadro. Déjalo desenchufado y comprueba.
- Salta sin que nadie haya encendido nada: humedad o una avería que va y viene. Es la más difícil de encontrar y la que más conviene dejar a un electricista.
Y una regla que no falla: si vuelve a saltar dos veces seguidas, deja de subirlo. La protección te está avisando de algo real. Cuándo pasa esto con el diferencial lo detallamos en por qué salta el diferencial.
Lo que le falta a un cuadro antiguo
Sin ser electricista puedes detectar si tu cuadro se ha quedado atrás. Estas señales lo dicen casi todo:
- Fusibles de porcelana o de rosca: si aún los tienes, la instalación es de otra época y no hay protección diferencial.
- Un solo diferencial para toda la vivienda: funciona, pero cualquier fallo deja la casa entera a oscuras y encontrarlo es mucho más lento.
- Dos o tres magnetotérmicos para todo: significa que no hay circuitos separados, así que la lavadora, el horno y las luces comparten protección.
- Ni un hueco libre: un cuadro lleno no admite nada nuevo, ni aire acondicionado, ni cargador de coche, ni placas.
- Nada etiquetado: no es un defecto técnico, pero convierte cada avería en una búsqueda a ciegas.
- Cables entrando por donde no toca, regletas de empalme a la vista o tapas que no cierran: eso ya no es antigüedad, es una revisión pendiente.
Si te reconoces en varias, la conversación deja de ser sobre el cuadro y pasa a ser sobre la instalación. En cuánto cuesta cambiar el cuadro eléctrico está el detalle de lo que implica renovarlo.
Etiqueta tu cuadro: diez minutos bien invertidos
Es la tarea de mantenimiento con mejor relación entre esfuerzo y utilidad de toda la casa, y no necesitas herramientas. Hazlo de día y, si puedes, con alguien que te ayude.
Baja un magnetotérmico, recorre la vivienda y anota qué ha dejado de funcionar. Súbelo y repite con el siguiente. Al acabar tendrás el mapa completo, y una etiqueta en cada interruptor te lo deja resuelto para siempre. Un aviso práctico: hazlo cuando no haya nada crítico en marcha, y ojo con el circuito del congelador y con el ordenador encendido.
Si la vivienda está en alquiler turístico, esto pasa de recomendable a necesario. El huésped no conoce la casa, y un cuadro etiquetado con una nota de qué hacer si salta la luz te evita media llamada nocturna.
Cómo afecta esto en Málaga
Agosto es el mes en que un cuadro antiguo se manifiesta. El aire acondicionado funciona durante horas, la casa está llena y todo se enciende a la vez, así que los cuadros con pocos circuitos y un único diferencial saltan justo cuando más molesta.
Y hay un detalle de calendario que conviene tener en cuenta: el 15 de agosto es festivo, y buena parte del comercio y de los servicios están cerrados o a medio gas. Si la luz se va ese día, saber qué interruptor mirar y tener el cuadro etiquetado marca la diferencia entre resolverlo en dos minutos y pasar la tarde a oscuras.
El otro rasgo local es el parque de vivienda: muchos pisos del centro y de los primeros desarrollos de la costa tienen cuadros pensados para una casa sin aire acondicionado, sin vitrocerámica y sin la cantidad de aparatos que hoy damos por normales. No es que estén mal instalados, es que se diseñaron para otra vida.
Recomendaciones prácticas
Localiza el interruptor general hoy. No el día del problema. Es el gesto que convierte una urgencia en un incidente controlado, y aprendértelo cuesta treinta segundos.
Pulsa el test del diferencial de vez en cuando. Los fabricantes suelen recomendar una vez al mes o cada pocos meses. Debe saltar de golpe. Si no salta, está ahí decorando y no protegiendo: llama a un electricista.
Etiqueta los circuitos. Diez minutos, cero coste, y lo agradecerás en el peor momento posible.
Haz una foto del cuadro abierto y guárdala en el móvil. Sirve para explicar por teléfono lo que tienes cuando llamas a un electricista, y ahorra tiempo en el diagnóstico.
Y si vas a añadir algo grande, mira el cuadro antes. Aire acondicionado, cargador de coche, placas o una cocina de inducción: todos empiezan en el cuadro. Comprobar si hay espacio y capacidad antes de comprar el aparato evita la sorpresa más habitual del sector.
Preguntas frecuentes
¿Cuántos diferenciales debería tener mi cuadro?
Depende de cuántos circuitos tenga la vivienda, pero la idea es que no haya uno solo para toda la casa. Lo razonable es repartir los circuitos en grupos, cada uno con su diferencial, de forma que una avería en la cocina no deje sin luz el resto de la vivienda. Si tu cuadro tiene un único diferencial para todo, funciona, pero cualquier fallo te deja la casa entera a oscuras y localizar la causa es mucho más lento.
¿Puedo tocar algo dentro del cuadro yo mismo?
Puedes accionar los interruptores con la mano, subirlos y bajarlos: para eso están y es seguro. Lo que no debes hacer es quitar la tapa que cubre el cableado, ni aflojar tornillos, ni tocar bornes. Detrás de esa tapa hay tensión aunque los interruptores estén bajados, porque la entrada sigue viva. Accionar sí, abrir no.
¿Qué es el ICP y por qué mi cuadro no lo tiene?
El ICP es el interruptor de control de potencia, el que cortaba la luz cuando pasabas de la potencia contratada. Iba en una caja precintada porque pertenece a la compañía. Con los contadores digitales actuales esa función suele estar integrada en el propio contador, así que en muchas viviendas ya no hay un ICP físico en el cuadro. Si no lo encuentras, probablemente sea eso y no que falte nada.
¿Para qué sirve el botón de test del diferencial?
Sirve para comprobar que el diferencial sigue siendo capaz de saltar. Al pulsarlo simula una fuga y el interruptor debe bajarse de golpe; después lo subes y ya está. Los fabricantes suelen recomendar hacerlo una vez al mes o cada pocos meses. Es la única pieza de tu instalación que puedes verificar tú en diez segundos, y si al pulsarlo no salta, llama a un electricista: está ahí sin protegerte.
¿Cómo sé si mi cuadro cumple la normativa actual?
A ojo se ven indicios: fusibles de porcelana, un solo diferencial para toda la casa, ausencia de circuitos separados o un cuadro sin ningún espacio libre apuntan a una instalación desfasada. Pero cumplir o no cumplir no se determina mirando: se comprueba con mediciones y se documenta en el certificado de instalación. Si nunca se ha revisado y la vivienda tiene décadas, merece la pena hacerlo.
¿Te lo revisamos?
En VLR Instalaciones llevamos más de 20 años como electricistas autorizados por la Junta de Andalucía, trabajando en toda la provincia de Málaga. Revisamos tu cuadro eléctrico, comprobamos las protecciones con instrumentos, dejamos los circuitos identificados y emitimos el certificado de instalación cuando hace falta. Si al leer esto has reconocido tu cuadro en el apartado de los antiguos, llámanos y lo vemos sin compromiso.
Revisado por VLR Instalaciones, electricista autorizado por la Junta de Andalucía.

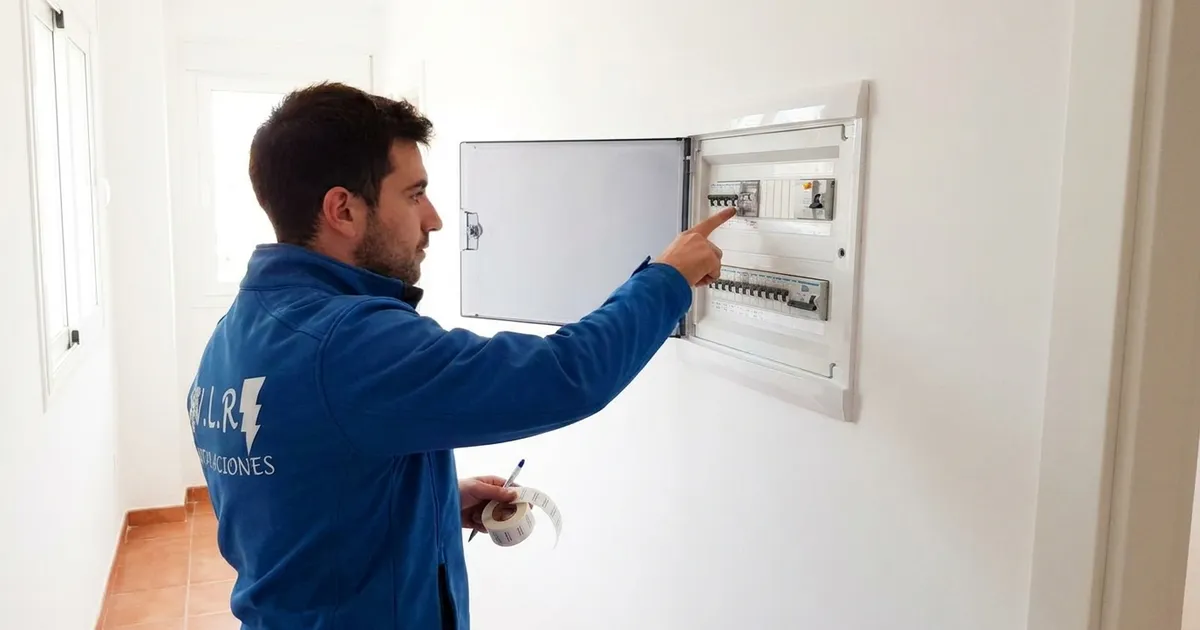

Imagen de cabecera ilustrativa generada con IA.
